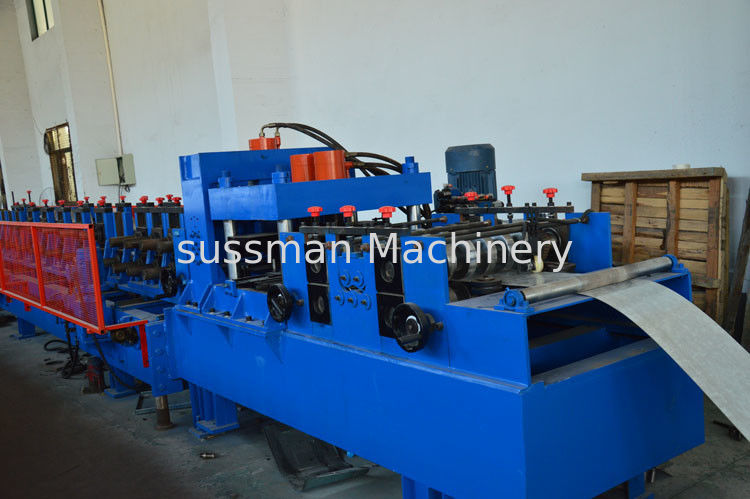

Het Broodje dat van CZ Purlin van het sectiedak Machine, het Kanaalbroodje vormt dat van Plafondpurlin C Machine vormt
De voordelen van grootte-verandering van de purlinmachine van CZ Automatisch type zijn als volgt:
1.Produce verschillende purlingrootte zonder veranderende rollen of verbindingsstukken.
2.No behoefte veranderende snijder voor verschillende grootte.
3.Easy verrichting, lage onderhoudskosten.
4.Optional stempelgat bij om het even welke positie van de kant van het purlinweb en flenskant.
Materiaal van rol |
Materiële Dikte |
1.53.0mm |
|
Breedte |
80300mm |
|
Hoogte |
40100mm |
DE-coiler |
Gewicht |
3 ton handdecoiler |
Het vormen van systeem |
Rolling Snelheid |
0-12 m/min |
Rolposten |
Ongeveer 18 posten het vormen zich |
|
Rolmateriaal |
Gcr15 Staal met het doven |
|
Schachtmateriaal |
45# staaldiameter 76mm schacht |
|
Hoofdmotormacht |
11KW |
|
Hydraulische scherpe Macht |
7.5KW |
|
Scherp systeem |
Materiaal van Knipsel |
CR12 met doof behandeling |
Hardheid |
HRC58-62 |
|
Tolerantie |
+-1.5mm |
|
Scherp blad |
1 reeks van scherp blad |
|
Elektrocontrolesysteem |
Elektrische Bron |
380V, 50HZ, 3phase |
Controlesysteem |
PLC met touch screen Japans Panasonic en Yaskawa-Merk |
|
Gewicht |
Ongeveer 6 ton |
|
Manier van Aandrijving |
Gedreven ketting |
C Z Purlin Technische Parameter
Materiaalnaam |
Hoeveelheid |
3T passief uncoiler |
1 reeks |
Hoofdbroodje dat machine vormt |
1 reeks |
Hydraulische pre-cutting |
1 reeks |
Hydraulische pre-slaat |
1 reeks |
Hydraulische post |
1 reeks |
Uit lijsten |
1 reeks |
Controledoos |
2 eenheden |
Het werk Stroom
Decoiler-voedt met gids-slaand &cutting-- broodjes forming-looppas dient uit in
Elk deel van machine
1.3T passieve DE-Coiler
Diameter: 460520mm uitbreiding.
Capaciteit: 3000kg per doorn
Maximum Rolbreedte: 500mm
2.Leveling apparaat
Zet de grondstof (staalplaat) door het strand aan vervaardiging en het proces, 4 neer en 3 omhoog, het kunnen waarborgen dat de producten keurig zijn, parallel en alles is uniformiteit.
7 broodjes, 3 op een hoger niveau weergevens en 4 broodjes die wegnivelleren
De diameter is Ø 76mm, chroom en HRC60-thermische behandeling om de vlotte oppervlakte te beveiligen.
3.Pre - Ponsen en pre-cutting apparaat
Aandeel één Hydraulische post met Hydraulisch Scherp Apparaat
Het keurt de hydraulische aandrijving en de automatische plaats goed om te beslissen
afmeting en gesneden de doelproducten
Componenten: Het bevat één reeks van blad, één hydraulische cilinder en één snijdersmachine, scherp bladmateriaal: Cr12
hydraulische postdruk: 20 MPa
Hydraulische rol: 46#
4.Control doos: Het Merk van Panasonic Japan
Goedgekeurd PLC, omvormer, aanrakingspaneel van Japan om hoge snelheid met stabiliteit te verzekeren, precisie en leven. Ander elektrisch element is Schneider
(1) machtsleverancier: 380 V, 50 Herz, 3Phase (die met requestment wordt aangepast)
(2). Controlebord: Knoop-type schakelaar en touch screen
(3) de taal in het touche screen: Het Engels en Chinees
(4) lengte & hoeveelheidsmeting automatisch.
(5) lengte & hoeveelheid die door PLC wordt gecontroleerd.
(6) de lengteonnauwkeurigheid kan gemakkelijk worden gewijzigd.
5.Terms:
Betalingstype: Vooraf betaalde 30% T/T en saldo zou vóór lading moeten worden betaald
levertijd: 75days na het receving van vooruitbetaling. Betaalt de waarborgperiod18months vrije dienst de dienst al machine lifeInstallation en de opleiding
Als de kopers onze fabriek bezoeken en de machine controleren, zullen wij u onderwijzen om de machine te installeren en te gebruiken, en opleiden face to face ook uw arbeiders/technicus.
Zonder het bezoeken, zullen wij u gebruikershandleiding en video verzenden om u te onderwijzen om te installeren en te werken. Als de koper onze technicus om naar uw lokale fabriek wenst te gaan, te schikken gelieve raad en het onderbrengen en andere noodzakelijke dingen
Als er een andere aangepaste machines zijn dat u in geinteresseerd bent, gelieve ons voor verdere bespreking te contacteren. Wij zullen u voor de meest geschikte machineoplossing voor uw markt verstrekken.
Contacteer op elk ogenblik ons
