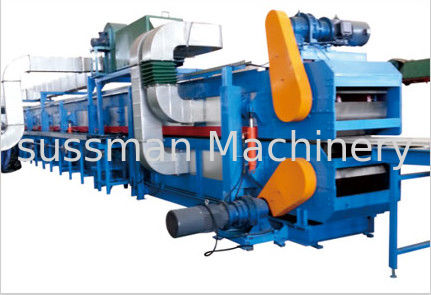

0.8mm Pu Sandwichcomité Productielijn

Pu-de productielijn van het sandwichpaneel

Technische Parameter

1.1 Uncoiler

a) motormacht: 3Kw

b) hydraulische macht: 2.2Kw

c) grondstof: kleurenstaalplaat, aluminiumblad

d) innder diameter van rol: 500mm 600mm

d) buitendiameter van rol: 1200mm

e) rolgewicht: 10T

f) bladdikte: 0.40.8mm

g) bladbreedte: 1250mm

f) ontrol snelheid: 1.5-12m/min

g) hydraulische druk: 6.3Mpa

1.2 rolauto

a) de hydraulische slag van de cilinderlift: op paneel 0.5m, onderaan paneel 0.5m

b) de slag van de rolauto: 2.5m

c) druk van hydraulisch systeem: 6.3Mpa

1.3 twee reeksen staalplaat transversale snijmachines

a) hydraulisch

b) besnoeiingsstaalplaat volgens bepaalde lengte

c) twee reeksen van pvc filmen het behandelen van apparaat dat de pvc-film op de staalplaat toepast

1.4 broodje die Machine vormen

a) Motowmacht: op paneel 4Kw, onderaan paneel 7.5Kw

b) broodje die snelheid vormen: 1.5-12m/min

c) rolmateriaal: 40Cr, met een laag bedekt oppervlaktechroom, dikte 0.05mm

d) De manier van breedte past aan: recht spoor, zijdepool, regelbare reductiemiddelenmotor

e) breedte regelbare waaier: 6001250mm

f) bladdikte: 0.40.8mm

g) structrue: regelbaar wapentype, steunrol in het midden

h) schachtdiameter: 50mm

1.5 het voorverwarmen van Zaal

a) temperatuursensor: heet paar

b) temperatuuraanpassing: automatische controle door het materiaal van de temperatuurcontrole

c) hete luchtmotor: 18.5Kw

d) hete luchtverwarmer: 200Kw

e) hittetype: verwarmd door elektriciteit en de lucht geef door

1.6 dubbele riemmachine

a) efficiënte het werk lengte: 24m

b) lengte & breedte van dubbele riem: 1400mm x 267mm

c) dubbel riemmateriaal: legeringsstaal

d) dubbele riemdikte: 14mm

e) snelheid: 310m

1.7 Lintzaagsnijmachine

a) overzichtsdimensie van lintzaagsnijmachine: 5500mmx5000mmx 3000mm

b) looppassnelheid van lintzaag: 1000-1500rpm

c) roteer diameter van lintzaag: 550mm

d) scherpe snelheid van lintzaag: 50m/min-1000m/min

e) breedte van lintzaag: 30mm

f) lengte van lintzaag: 3000mm4000mm

g) transversale bewegingsafstand: 1500mm

h) online besnoeiingslengte: 3000mm

Belangrijkste onderdelen

Nr.	Machinenaam
1.	V.N.-coiler 10 TON	2 reeksen
2.	Staalplaat transversale snijmachine, de film die van pvc van de staalplaatoppervlakte apparaat behandelen	2 reeksen
3.	Broodje die machine voor muur en dakpaneel vormen	4 reeksen
4.	Het Comité verwarmt materiaal voor	1 reeks
5.	PU/PIR 2 componentenvloeistof die en sectie voor het schuimen mengen inspuiten met hoge druk (met het merk van Singapore)	1 reeks
6.	24m omvat de dubbele riemmachine het systeem van de Hydraulische drukcontrole met 4 reeksen blokkeert de zij nylon verbinding om verschillende dikte van muurpaneel en dakpaneel te maken	1 reeks
7.	Het verwarmen en hitteisolatiesysteem	1 reeks
8.	Automatische Comité Lintzaagsnijmachine	1 reeks
9.	Automatische Vacuüm het stapelen machine en verpakkende machine	2 reeksen
10.	Koeltransportband	1 reeks
11.	Cowperfornuis 0,5 ton	1 reeks
12.	Luchtcompressor en tank 2 m3	1 reeks
13.	De Schuimende machines van Pu (het Merk van Singapore)	1 reeks

Profielen van Pu-Sandwichcomité

Productielijn Laylout

A. onderbroken

Ononderbroken B
