Het volledige Broodje die van de het Staalsilo van Automatiseringsgoils Machine met PLC Systeem 30m/Min vormen

Volledig geautomatiseerde hogesnelheids stalen roldeur achthoekige buis rolvormmachine 30m/min

Technologisch proces

Ontroller—invoer met geleiding—Rolvormen—ponsen&knippen—Producten verzamelen

1 Materialen voor het vormen van de roldeur: 1,0-4,0 mm gegalvaniseerde rollen, invoerbreedte: 1220 mm

2 Vormingsstappen: ongeveer 18 stations

3 Materiaal van rollen: Gcr15 staal precisie-gefreesd, hoogfrequent gehard HRC58-62,

4 Materiaal van hoofdas: 45# hoogwaardig staal (diameter＞￠50)

5 Knippen: hydraulisch knippen; gehard HRC58-62

6 Elektronische besturing: PLC-besturing

7 Afmetingen van de machine: 11500 mm x 1350 mm x 800 mm

8. Werksnelheid: 12-15 m/min;

9 Aandrijfsysteem: tandwielkast aandrijving

10 Vermogen hoofdmotor: 45 kW

11. Ponsmallen: 3 sets ponsmatrijzen tegelijk

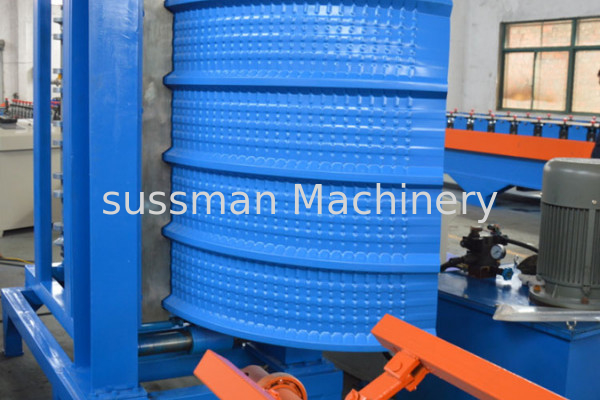

12. Buigmachine: continu buigen om de platen recht te maken, de minimale straal 1,8 m, de straal kan worden aangepast.

13. Knippen: Hydraulisch knippen

14. Vermogen hydraulische unit 37 kW, de druk 25-30 MPa.

15. Uitvoertafel: automatische stapelaar

16. Totaal vermogen 130 kW

Productielijn
