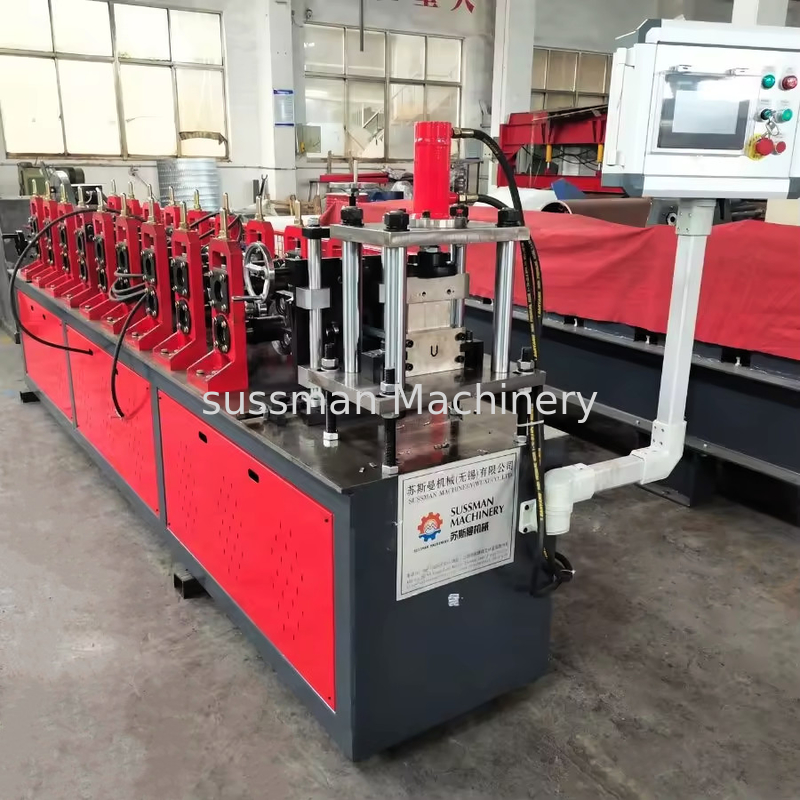

0.6-1.2 mm gegalvaniseerd staal V-vormig strut kanaal rollenvorming
  • 0.6-1.2 mm gegalvaniseerd staal V-vormig strut kanaal rollenvorming
  • 0.6-1.2 mm gegalvaniseerd staal V-vormig strut kanaal rollenvorming
  • 0.6-1.2 mm gegalvaniseerd staal V-vormig strut kanaal rollenvorming
  • 0.6-1.2 mm gegalvaniseerd staal V-vormig strut kanaal rollenvorming
  • 0.6-1.2 mm gegalvaniseerd staal V-vormig strut kanaal rollenvorming
0.6-1.2 mm gegalvaniseerd staal V-vormig strut kanaal rollenvorming

0.6-1.2 mm gegalvaniseerd staal V-vormig strut kanaal rollenvorming

Plaats van herkomst Wuxi Jiangsu China
Merknaam Sussman
Certificering CE
Modelnummer Sm-DR.
Productdetails
Materiaaldikte:
0.6-1.2 mm gegalvaniseerd staal
Snelheid van vorming:
0-12 m/min
Het vormen van Posten:
10 posten
Materiaal van de as:
Gcr15 hoogwaardig staal
Inwendige diameter van de spoel:
460-520 mm
Gewicht van de machine:
Ongeveer 4 ton.
Markeren:

V-vorm Strut Channel Roll Forming

,

1.2 mm Strut Channel Roll Forming

,

Gegalvaniseerde staal-strut-kanaalrolvorming

Betaling & het Verschepen Termijnen
Min. bestelaantal
1 set
Prijs
negotiable
Verpakking Details
Standaardverpakking
Levertijd
75 dagen na deposito
Betalingscondities
T/T L/C
Levering vermogen
10 sets per maand
Productomschrijving

0.6-1.2 mm gegalvaniseerd staal V-vormig strut kanaal rollenvorming


U-kanaalmachineTechnische parameter


Naam

Artikel 2

Specificaties

Materiaal van spoel

Materiaaldikte

0.6-1.2 mm gegalvaniseerd staal

Vormsysteem

Rolingssnelheid

Ongeveer 0-12 m/min



Rollers

Ongeveer 10 stations.



Materiaal van de rol

Gcr15 Staal met blusmiddel,60 mm as





Schacht

60 mm



Maim motorvermogen

5.5 kW



Hydraulisch snijvermogen

5.5 kW



Elektrische onderdelen

Schneider

Snijden

systeem

Materiaal voor het snijden

CR12mov met blusbehandeling



Hardheid

HRC58-62



Tolerantie

+-1,5 mm

Elektrisch besturingssysteem

Elektrische bron

220V, 60HZ, 3 fase





Controlesysteem

PLC Delta



Gewicht

Ongeveer 4,5 ton



Rijwijze

2 inch enkelvoudige ketting



Afmetingen van de machine

Lange 4500 mm* Breedte 800 mm* Hoogte 1000 m



U-kanaalmachine ctegenstanders



  S.N.

Naam van de uitrusting


Hoeveelheid

1.

3 ton automatische ontwaaier


1 set

2.

Voeding met gids


1 set

3.

Hoofdrolvormmachine



1 set

4.

hydraulisch snijden


1 set

5.

Systemen voor de bedieningskamer (inclusief de bedieningskamer)


1 set

6.

4 meter buiten tafel


 1 set





















Werkstroom van de U-kanaalmachine



Deze U-kanaalmachine omvat decoiler, rollenvormende systemen, hydraulisch snij systeem en uitzet tafels.



Het eindproduct van het u-kanaal dat wordt gebruikt voor een gaasdek op een rechtopstaande rek

Decoiler----Voeding met gids--Rollforming---Hydraulisch snijden---Run out tables


Profielen van U-kanaal


0.6-1.2 mm gegalvaniseerd staal V-vormig strut kanaal rollenvorming 0



0.6-1.2 mm gegalvaniseerd staal V-vormig strut kanaal rollenvorming 1

0.6-1.2 mm gegalvaniseerd staal V-vormig strut kanaal rollenvorming 2

0.6-1.2 mm gegalvaniseerd staal V-vormig strut kanaal rollenvorming 3



0.6-1.2 mm gegalvaniseerd staal V-vormig strut kanaal rollenvorming 4

0.6-1.2 mm gegalvaniseerd staal V-vormig strut kanaal rollenvorming 5
