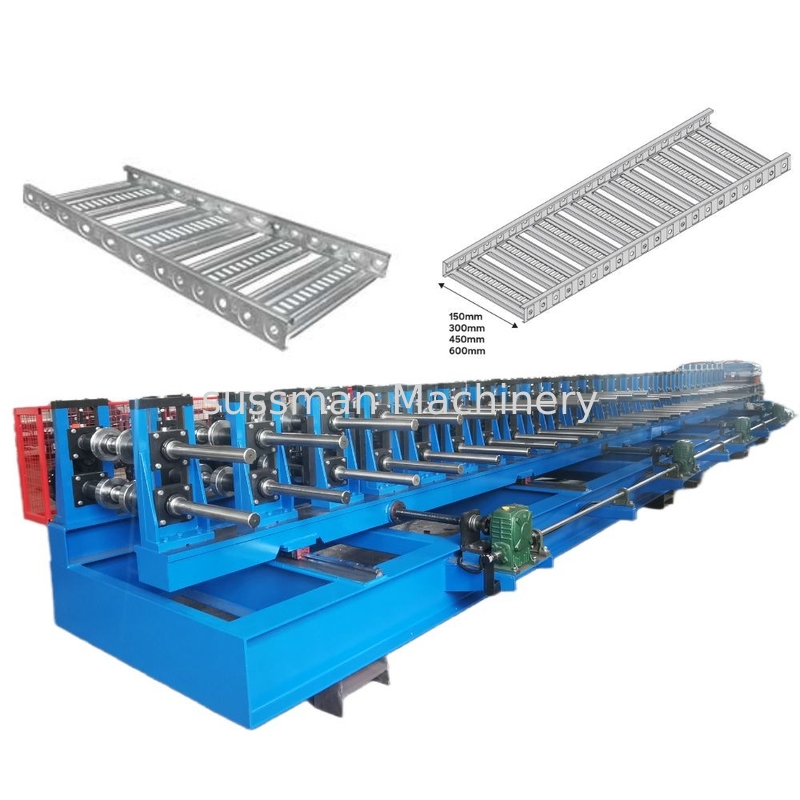

100 mm-600 mm Multiple Size Cable Tray Roll Forming Machine met geperforeerde gaten

100 mm-600 mm Breedte verstelbare gegalvaniseerd staal geperforeerd gematigd kabelbak rollen vormen machine

Een kabelbak rollen vormmachine is gespecialiseerde apparatuur die wordt gebruikt bij de vervaardiging van kabelbakken, die structurele componenten zijn die worden gebruikt om kabels in verschillende industrieën te ondersteunen en te routeren,met inbegrip van de bouw, energieverdeling, telecommunicatie en datacenters.

Deze intelligente rolvormer kan verschillende soorten kabelbakken produceren zoals: Solid bottom kabelbak, Trough kabelbak, Channel kabelbak, Perforated kabelbak,Niet-geperforeerde kabelbakken en kabelbakken voor het vervoeren van kabels, enz.. met verschillende grondstoffen zoals: warm gegalvaniseerd staal, voorgegalvaniseerd staal, warm- en koudgewalst staal, roestvrij staal en aluminium.2 mm of 1-2 mmJe kunt 10 verschillende lengtes instellen voor de kabelbak.

Technische gegevens

5.1Geschikt plaatmateriaal:

Dikte van het staal: 1-2 mm koudgewalst staal en gegalvaniseerd staal

Breedte van het profiel na vorming: automatische verandering van 100-600 mm

Hoogte van het profiel: 50-150 mm

De lengte van het vel: 2000-6000 mm.

5.2Werksnelheid: ongeveer 2-3 meter / min.

5.3. Vormingsstappen: ongeveer 20 stations

5.4Materiaal van de rol: Cr12, quench HRC58-62 geplatte chroom

5.5Materiaal van de as: 45# geavanceerd staal (diameter: 90 mm), thermische raffinage

5.6 aangedreven systeem: keten aangedreven

5.7. Hoofdvermogen met reducer: 22KW WH Chinese beroemd

5.8Snijden: hydraulisch snijden Cr12mov

5.9Materiaal van het snijmes: Cr12Mov, quench HRC58-62

5.10De hele machine wordt bestuurd door industriële computer-PLC.

5.11 PLC-PLC-Delta

5.12 Encoder - Omron, Japan

5.13 Elektrische onderdelen--Schneider

5.14 De breedte wordt door de motoren en de rails aangepast, onder controle van de PLC

Machinelist:

Profieltekening:

Voltooide producten






Werkstroom

Decoiler-nivelleren-servovo-voeding-puncheren-hoofdrolvorming-snijden-afvoertafel

Eindprodukten:


Toepassing



Bij de elektrische bedrading van gebouwen wordt een kabelbak gebruikt om geïsoleerde elektrische kabels te ondersteunen die worden gebruikt voor de distributie en communicatie van stroom.Kabelbakken worden gebruikt als alternatief voor open bedrading of elektrische leidingsystemen, en worden gewoonlijk gebruikt voor kabelbeheer in commerciële en industriële bouw.omdat nieuwe kabels kunnen worden geïnstalleerd door ze in het bakje te leggen, in plaats van ze door een buis te trekken.
