0.8-1.2 mm C63 C75 C100 C150 lichtmetalen staalframing machine

0.8-1.2mm C63 C75 C100 C150 Lichtgewicht Stalen Frame Machine

Belangrijkste Specificaties

Apparatuurbeschrijving


Belangrijkste Specificaties:
Afmeting 100*41mm
Dikte 0.8-1.2mm (G300-G550 Gegalvaniseerde rollen en Aluzinc)
Voedingsbreedte 193mm
Standaard productiesnelheid 300-700m/u
Max. productiesnelheid 25m/min
Hoofdmotor 7.5kw servomotor
Stroomvoorziening 380V 50Hz 3 fasen of volgens uw verzoek
Hydraulisch station 7.5kw
Hydraulische tankcapaciteit: 100L
Hydraulische koeling: Ventilator koeling
Hydraulische druk: computer ingesteld
Frame en ponsmallen: Schroefgat, afschuining, sleufgat, flenssnede, pijpgat, ophanging, snijden
Tolerantie: +- 0.5mm
Inkjetprinter: EC-JET
Machine afmeting: 5000*1000*1500mm
Gewicht: 3000kg
Kleur: volgens uw verzoek
Afroller: draagt 3 ton, automatische afroller

VERTEX BD ontwerpsoftware
1. De muur-, vloer- en dakconstructie wordt automatisch geproduceerd, wat ontwerptijd bespaart.
2. Automatische 3D-modellering, zorgt voor 100% nauwkeurigheid.
3. Met de analyseprojectfunctie kan de software de draagkracht berekenen.
4. Maak een 3D-kaart van het frame en een 3D-decoratieweergave.
5. Het hele gebouwframe kan worden opgesplitst in onafhankelijke eenheidstekeningen.
6. Bereken de materiaallijst, inclusief het benodigde staal, platen, thermisch isolatiemateriaal, deuren en ramen, schroeven en
andere bijpassende materialen.
7. Maak de verwerkte gegevens, inclusief het gemarkeerde werkstuk, docking met de apparatuur.
8. Softwareonderhouds- en trainingskosten.
9. Onderhouds- en ondersteuningskosten zijn USD 2200,00/jaar. Het is voor software-updates en optioneel.

Apparatuurbeschrijving
1). Automatische verticale enkele kop afroller: 1 set
a. Met behulp van handvast ontwerp, Coil ID: 460mm-520mm, coil OD: 1400mm, Laden: 3000kg
b. Frequentieomzetting automatische afwikkeling
c. Vermogen: 2.2KW

2). Frame: Met behulp van stalen plaatlassen, de algehele gloeien tot spanningsbehandeling, om langdurig gebruik zonder vervorming te garanderen; en
CNC-bewerkingscentrumverwerking om dimensionale nauwkeurigheid te garanderen.

3). Boog: Hoofdboog is een doosstructuur, doos is CNC-bewerkingscentrumverwerking, hulpboog is een onafhankelijke structuur.

4). Rolvorm: Cr12mov-matrijsstaal, na vacuümgehard HRC60-62 ° om het gat en het einde van het vlak te verfijnen, CNC-draaibank
afwerking van het roloppervlak.

5). Hoofdas: Materiaal voor 40Cr gereedschapsstaal, afschrikken en temperen warmtebehandeling, externe slijpafwerking

6). Aandrijfsysteem: Servomotor en reductiekastkoppeling, tussen het wiel met precisie harde tandwielolie-onderdompelingswerking, om ervoor te zorgen dat het gebruik van lange tijd zonder slijtage.

7). Hydraulisch systeem
a. Energi opslagstructuur, energiebesparing en milieubescherming
b. Hydraulische componenten: Duitsland Rexroth-producten

8). Ponsmatrijs
Matrijsmodelmaterialen worden gebruikt S45C gereedschapsstaal, matrijsinzetstuk met D2 of SKD11 hoogwaardig staal, matrijsonderdelen met Japanse rijst
producten.

9). Elektrische onderdelen
a. Originele geïmporteerde motion controller en PLC
b. Internationale eersteklas merk laagspanningscomponenten

10). CNC-inkjetprinter
a. Configuratie van industriële kwaliteit hoogwaardige oplosmiddelgebaseerde elektronische inkjetprinter, printen schrijven helder en solide, gemakkelijk te
installeren
b. Gemeenschappelijke oplosmiddelgebaseerde inkten, gemakkelijk te kopen en economisch in gebruik
c. Druk automatisch af, automatisch gegenereerd door de ontwerpsoftware, zonder menselijke tussenkomst
d. Door Frame Mac LGS maker productiecontrolesysteem kan alle aanvullende informatie toevoegen, zoals bedrijfsnaam, logo, websites enzovoort.

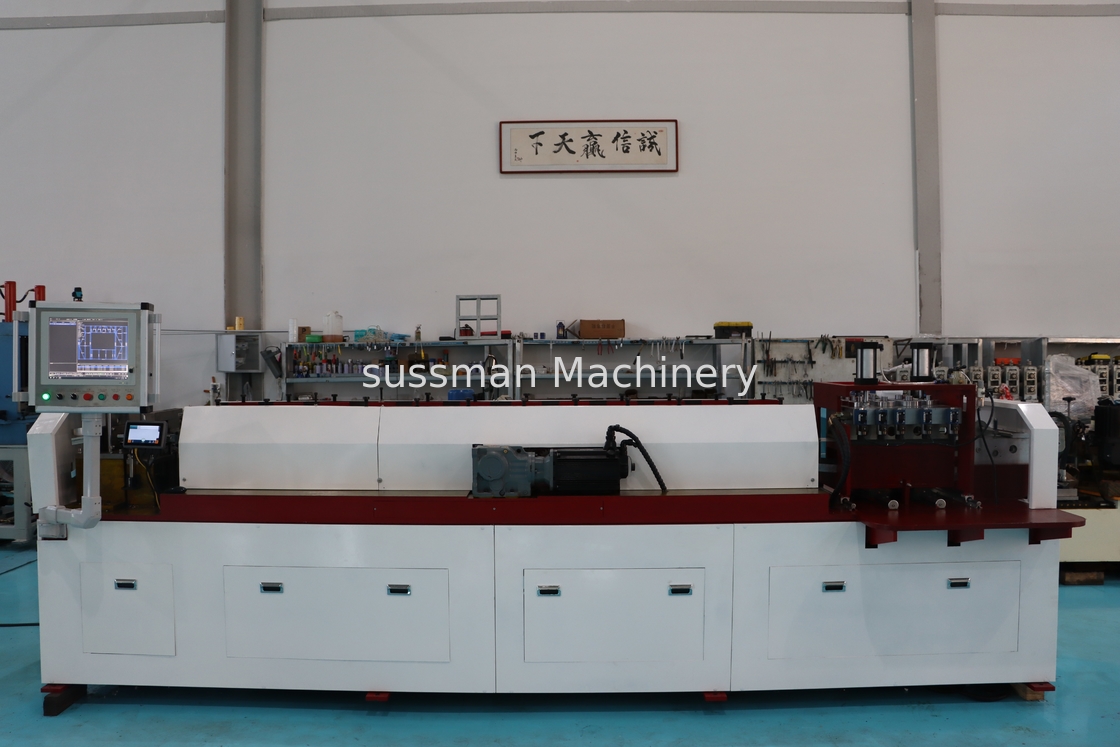

Onze machinefoto

De toepassingen van LGSF-machines zijn voornamelijk in de bouw, waar lichtgewicht stalen framing aan populariteit wint vanwege de vele voordelen. Enkele veelvoorkomende toepassingen zijn:

1. Woningbouw: Lichtgewicht stalen framing wordt steeds vaker gebruikt in woongebouwen, waaronder eengezinswoningen, herenhuizen en meergezinscomplexen. LGSF-machines kunnen muurstijlen, dakspanten, vloerbalken en andere componenten produceren die nodig zijn voor deze constructies.

2. Commerciële bouw: LGSF-systemen worden ook gebruikt in commerciële gebouwen zoals kantoren, scholen, ziekenhuizen en winkelruimtes. LGSF-machines kunnen de stalen componenten fabriceren die nodig zijn voor binnenwanden, buitenmuren, plafonds en andere structurele elementen.

3. Modulaire constructie: Lichtgewicht stalen framing is zeer geschikt voor off-site modulaire constructie, waarbij hele bouwmodules in een fabriek worden vervaardigd en vervolgens naar de bouwplaats worden getransporteerd voor montage. LGSF-machines spelen een cruciale rol bij het produceren van de stalen framingcomponenten voor deze modules.

4. Renovatie en retrofitting: LGSF-systemen bieden flexibiliteit en installatiegemak, waardoor ze geschikt zijn voor renovatie- en retrofittingprojecten. LGSF-machines kunnen efficiënt op maat gemaakte stalen componenten produceren die gemakkelijk in bestaande structuren kunnen worden geïntegreerd.

Het gebruik van LGSF-machines in de bouw biedt verschillende voordelen, waaronder snellere bouwtijden, kostenbesparingen, duurzaamheid en ontwerp veelzijdigheid. Deze machines maken een precieze en gestandaardiseerde productie van stalen componenten mogelijk, waardoor een hoogwaardige en nauwkeurige montage op locatie wordt gegarandeerd.
