C70 C90 Lichtmetalen Stalen Frame Machine 0.7-1.2mm Gegalvaniseerd Staal

C70 C90 Lichtgewicht Stalen Frame Machine 0,7-1,2 mm Verzinkt Staal

Belangrijkste Specificaties

Apparaatbeschrijving

Belangrijkste Specificaties:
Afmeting 70/90*41 mm
Dikte 0,7-1,2 mm (G300-G550 Verzinkte coils en Aluzink)
Invoerbreedte 180 mm
Standaard Productiesnelheid 300-700 m/u
Hoofdmotor 7,5 kW servomotor
Voeding 380V 50Hz 3 fasen of naar uw wens
Hydraulische unit 7,5 kW
Capaciteit hydraulische tank: 100L
Hydraulische koeling: Ventilator koeling
Hydraulische druk: computer ingesteld
Frame en ponsmatrijzen: Schroefgat, afschuining, sleufgat, flenssnede, pijpgat, ophanging, snijden
Tolerantie: +- 0,5 mm
Inkjetprinter: EC-JET
Machineafmeting: 6000*1000*1500 mm
Gewicht: 4000 kg
Kleur: naar uw wens
Afwikkelaar: lager 2 ton, automatische afwikkelaar

VERTEX BD ontwerpsoftware
1. De wand-, vloer- en dakconstructie wordt automatisch geproduceerd, wat ontwerptijd bespaart.
2. Automatische 3D-modellering, garandeert 100% nauwkeurigheid.
3. Met analyseprojectfunctie kan de software de draagcapaciteit berekenen.
4. Creëer een 3D-kaart van de frameconstructie en een 3D-decoratie-weergave.
5. Het gehele gebouwframe kan worden opgelost in tekeningen van onafhankelijke eenheden.
6. Bereken de materiaalstaat, inclusief het benodigde staal, platen, thermisch isolatiemateriaal, deuren en ramen, schroeven en
ander bijpassend materiaal.
7. Creëer de verwerkte gegevens inclusief het gemarkeerde werkstuk, koppeling met de apparatuur.
8. Softwareonderhoud en trainingskosten.
9. Onderhouds- en ondersteuningskosten bedragen USD 2200,00/jaar. Dit is voor software-updates en optioneel.

Apparaatbeschrijving
1). Automatische verticale enkele kop afwikkelaar: 1 set
a. Gebruik van handvastzetontwerp, spoel-ID: 460 mm-520 mm, spoel-OD: 1400 mm, belasting: 3000 kg
b. Frequentieconversie automatische afwikkeling
c. Vermogen: 2,2 KW

2). Frame: Gebruik van staalplaatlassen, de algehele gloeibehandeling om spanning te verminderen, om langdurig gebruik zonder vervorming te garanderen; en
CNC-bewerkingscentrumverwerking om dimensionale nauwkeurigheid te garanderen.

3). Boog: Hoofdboog is een doosstructuur, de doos is CNC-bewerkingscentrumverwerking, hulpboog is een onafhankelijke structuur.

4). Rolmal: Cr12mov matrijzenstaal, na vacuümharding HRC60-62 ° om het gat en het uiteinde van het oppervlak te verfijnen, CNC-draaibank
afwerking van het rolvlak.

5). Hoofdas: Materiaal voor 40Cr gereedschapsstaal, quenching en tempering warmtebehandeling, externe slijpafwerking

6). Aandrijfsysteem: Servo motor en reductiekoppeling, tussen het wiel met precisie harde tandwielolie onderdompeling operatie, om ervoor te zorgen dat het gebruik van lange tijd zonder slijtage.

7). Hydraulisch systeem
a. Energieopslagstructuur, energiebesparing en milieubescherming


8). Ponsmatrijs
Matrijsmodel materiaal is S45C gereedschapsstaal, matrijsinzet met D2 of SKD11 hoogwaardig staal, matrijsonderdelen met Japanse
producten.

9). Elektrische onderdelen
a. Originele geïmporteerde bewegingscontroller en PLC
b. Internationale eersteklas merk laagspanningscomponenten

10). CNC inkjetprinter
a. Configuratie van industriële hoogwaardige solvent-gebaseerde elektronische inkjetprinter, printen is duidelijk en solide, eenvoudig te
installeren
b. Gangbare solvent-gebaseerde inkten, gemakkelijk te kopen en zuinig in gebruik
c. Print automatisch gegenereerd door de ontwerpsoftware, zonder menselijke tussenkomst
d. Via het Frame Mac LGS maker productiesysteem kunnen aanvullende informatie worden toegevoegd, zoals bedrijfsnaam, logo, websites, enzovoort.

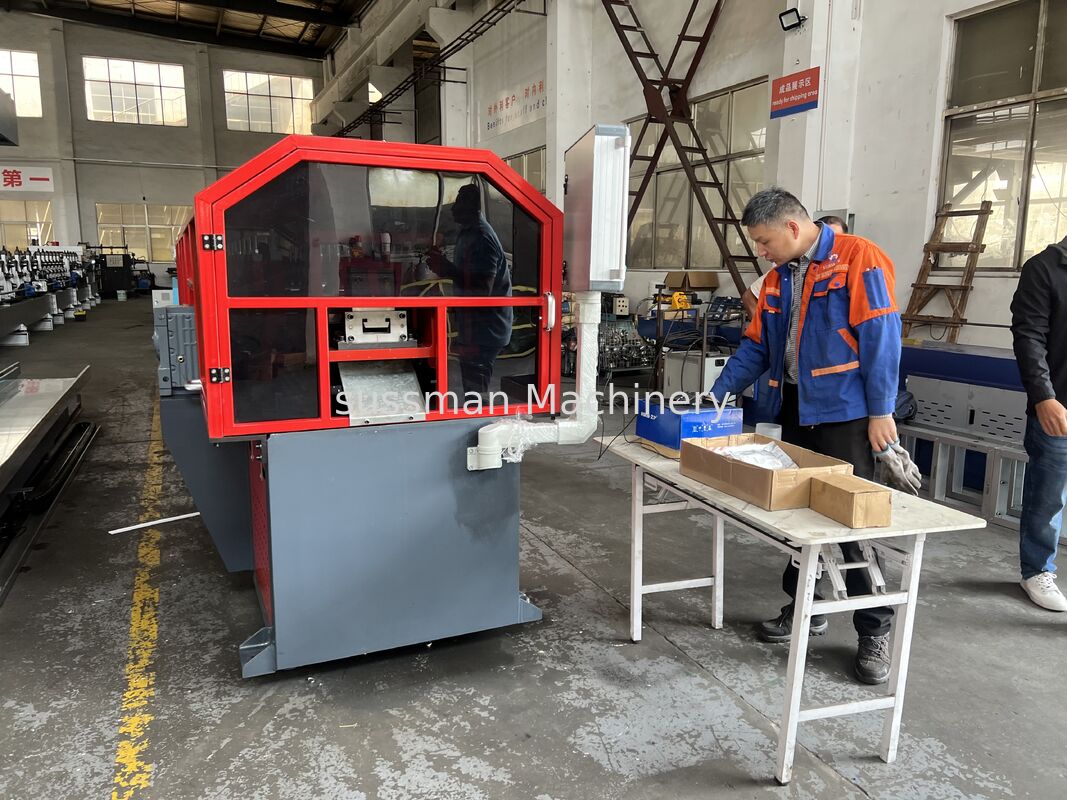

Onze machine foto

De toepassingen van LGSF-machines bevinden zich voornamelijk in de bouwsector, waar lichtgewicht stalen frames steeds populairder worden vanwege de vele voordelen. Enkele veelvoorkomende toepassingen zijn:

1. Residentiële bouw: Lichtgewicht stalen frames worden steeds vaker gebruikt in woongebouwen, waaronder vrijstaande woningen, rijtjeshuizen en meerlaagse appartementencomplexen. LGSF-machines kunnen wandstijlen, dakspanten, vloerbalken en andere componenten produceren die nodig zijn voor deze constructies.

2. Commerciële bouw: LGSF-systemen worden ook gebruikt in commerciële gebouwen zoals kantoren, scholen, ziekenhuizen en winkelruimtes. LGSF-machines kunnen de stalen componenten fabriceren die nodig zijn voor binnenwanden, buitenmuren, systeemplafonds en andere structurele elementen.

3. Modulaire constructie: Lichtgewicht stalen frames zijn zeer geschikt voor off-site modulaire constructie, waarbij complete bouwmodules in een fabriek worden gefabriceerd en vervolgens naar de bouwplaats worden getransporteerd voor montage. LGSF-machines spelen een cruciale rol bij de productie van de stalen framecomponenten voor deze modules.

4. Renovatie en retrofit: LGSF-systemen bieden flexibiliteit en eenvoudige installatie, waardoor ze geschikt zijn voor renovatie- en retrofitprojecten. LGSF-machines kunnen efficiënt op maat gemaakte stalen componenten produceren die gemakkelijk in bestaande constructies kunnen worden geïntegreerd.

Het gebruik van LGSF-machines in de bouw biedt verschillende voordelen, waaronder snellere bouwtijden, kostenbesparingen, duurzaamheid en ontwerpvrijheid. Deze machines maken nauwkeurige en gestandaardiseerde productie van stalen componenten mogelijk, wat zorgt voor hoogwaardige en nauwkeurige montage op locatie.
