PPGI 0,3-0,8MM R101 Metal Roof panel roll forming machine
1. Technische parameter
|
Materiaal van de spoel
|
Materiaaldikte
|
0.3-0.8 mm PPGI Kleurstaal, gegalvaniseerd staal
|
|
Materiaalbreedte
|
1220 mm of als profiel
|
|
ROLL-MACHINE
|
Ruimte structuur
|
350H-frame
|
|
Rollerstation
|
Ongeveer 24 rolstations
|
|
Rollaschaal
|
76mm 45# Staal Solid, Precision
|
|
Materiaal van de as
|
45# Solid staal, nauwkeurigheid
|
|
Roller Info.
|
45# gehard, gechromeerd of geplatteerd staal
|
|
Transmissie
|
Ketting 1 inch
|
|
Motorvermogen
|
7.5 kW
|
|
Uitgangssnelheid
|
Ongeveer 0-12 m/min
|
|
Snijding
|
Snijtype
|
Hydraulisch automatisch
|
|
Snijblad
|
Cr12Mov, hardheid 60-62°C
|
|
HYDRAULISCH
Systeem
|
Installatie
|
Binnen, gemakkelijk te bedienen
|
|
Pompmotor
|
4 kW
|
|
Computer
Systeem
|
Elektrische besturing
|
PLC's
|
|
Beheersing van lengte
|
Encoder Omron
|
|
Lange tolerantie
|
±1,5 mm
|
|
Aanraakscherm
|
Internationaal beroemd
|
2. Machineslijst
|
5 T passieve ontwaaier
|
1 set
|
|
Plasticfolie
|
1 set
|
|
Handmatig voorsnijapparaat
|
1 set
|
|
Hoofdrolvormmachine
|
1 set
|
|
hydraulische snijmachine
|
1 set
|
|
PLC-besturingsdoos
|
1 eenheid
|
|
Hydraulisch station
|
1 eenheid
|
|
Passive Out-tabel
|
2 eenheden
|
|
Veiligheidsbedekking
|
1 eenheid
|
3. Profiel Tekening van dakbedekkingsmachine
Het gaat om een geribbelde profiel met een trapeziumvormige opstelling, vervaardigd in de fabriek met behulp van een vaste walsenmachine uit een rol van Ternium Zintro, Ternium Zintro Alum of Ternium Pintro staal,met een breedte van niet meer dan 50 mm,.
Het R72-gegolfde plaat is een stalen laminaat met een trapeziumvormig profiel dat zich aan een oneindig aantal constructies aanpast en zowel op het dak als op muren en hekken kan werken.
Het R101-plaat is een rechthoekig geribbed profiel dat een grote structurele weerstand biedt; vanwege zijn trapeziumvormige profiel wordt het gebruikt als een blootgestelde bevestigingsdek en gevels en rokken.In ons assortiment van gegolfde stalen platen, R101 is misschien wel de best verkopende, omdat het kan worden aangepast aan een eindeloos aantal gebouwen, onder de toepassingen waarin de R101 gegolfde plaat kan worden gebruikt zijn:Commerciële en industriële magazijnen, magazijnen, winkelcentra, sportfaciliteiten, sportscholen, bars, fabrieken en meer.
4. Toepassingen
Wanden, daken en randen van industriële gebouwen, magazijnen en constructies in het algemeen.
Bedekkingsvermogen van 1008 mm.
Hoogte: 2,46 cm
Materialen: gegalvaniseerd staal, Pintro staal, aluminium en roestvrij staal.
Lange: minimaal 2,44 m en maximaal 12 m voor gemakkelijke vervoersmogelijkheden.
Golfplaat, rechthoekig plaat, golfplaat, R101 plaat, gegalvaniseerd plaat, pintro plaat, glad plaat, zintro plaat, terniumplaat, kopplaat, villacero en terniumplaat.

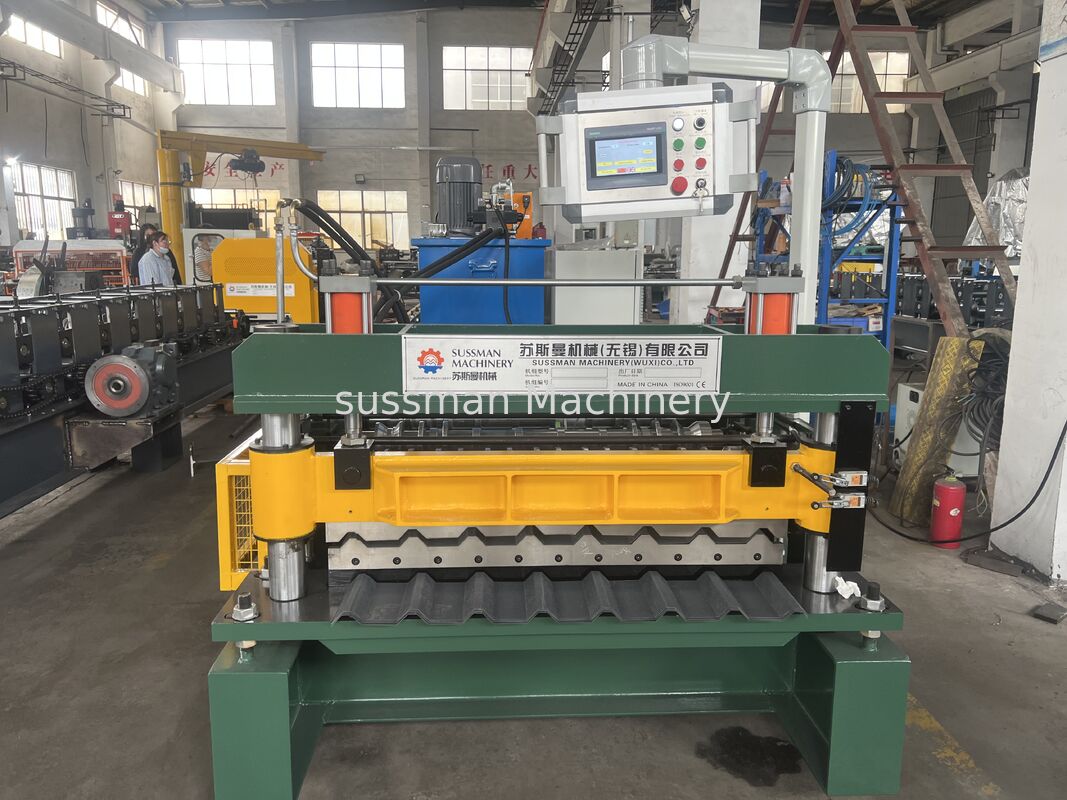

5Foto van de dakbedekkingsmachine
