High Speed Color Steel Folding And Slitting Machine 6 meter Lang 0,8-1,0 mm Dikte 1842 mm Breedte
1. Technische parameter
a. Parameter van het machineonderdeel:
1) Type: WHZW6000
2) Werklengte: 6200 mm
3) Drukkop: 7
4) Gewicht: 5400 kg
5) Drukkracht: 130 kn
6) Buigbereik: 0-1250
7) Diepte van de keel:: 800 mm ((Max. werkbreedte van het materiaal in de klem)
8) Afvouwbare lage werktafel: heen en weer 27 mm, met quad van 12,7 mm kan worden geklopt
neer
9) Breedte van de bovenste en onderste werktafel:28 mm
10) Scharnier: vier parallel verbonden palen
11) Actiecomponent van de werktafel: hydraulische dubbele oliecilinder
12) Rondlooptijd: max. buigingslimiet ongeveer 12 seconden
13) Motorvermogen van hydraulisch station:11kw
14) Totaal vermogen: 11,5 kW
15) Omvang van de contourlengte × breedte × hoogte:9395×1842×1375mm
b. Parameter van het snijsysteem:
1) Type: draaiblad
2) Diameter: Ø100 mm
3) Materiaal: W18Cr4V
4) aandrijfsysteem: hydraulische motor en transmissie keten
5) Geleidingsinrichting: bevestig de lineaire rollen op de lage werktafel van de vouw
6) Snijdsnelheid: ongeveer 0,8 m/seconde
7) Snijdingsafstand: ongeveer 50 mm van de bovenste bladstaand
c. Parameter van de vouw- en snijvermogen:
1) Max. buigdikte 0,8 mm staalpaneel (opbrengstintensiteit ≤ 250 MPa)
1.0 mm zacht aluminium paneel
2) Max. buiglengte 8000 mm
3) Maximale spleetdikte 0,8 mm staalpaneel (opbrengstintensiteit ≤ 250 MPa)
1.0 mm zacht aluminium paneel
4) Min. opvouwbare afmeting 10 mm ((paneldikte < 1,2 mm)
20 mm ((dikte van het paneel ≥ 1,2 mm)
d. Parameter van het hydraulisch aandrijfsysteem:
1) Type: drukcompensatiesysteem en drukinductiesysteem
2) Vermogen: 11kw 150bar 40L/min
3) Olievat: 180 l
4) Energiebron: driefasige 380VAC/50Hz, enkelfasige 220VAC regelaar
stroombron
e. Parameter van het computerbesturingssysteem
1) System: industriële pc en roterende encoder voor het regelen van de buighoek
2) Numeriek besturingssysteem: servosysteem voor het regelen van de buiglengte
automatisch
3) bedieningstafel: bedieningsdisplay bevestigd op de schommelarm, die automatisch
en handmatige functie
4) Hoekprogramma: 0-1250 met 10 als nauwkeurigheid,invoer op het scherm
5) Beheersing van de bovenste werktafel: insturing met handspik en pedaal op de werktafel
besturingskast
6) Beheersing van lage werktafel: gebruik bedieningsstaaf bij handmatige bediening, gebruik knop
bij automatische besturing
7) Slitting control: knop voor het besturen van voorwaarts stop en achterwaarts
8) Noodstop: lang pedaal voor bediening
2. Technisch proces:
| 1 |
programma |
| 2 |
set werkstuk |
| 3 |
Localisatie van de achterfender |
| 4 |
het vastklampen van het werkstuk |
| 5 |
buigen |
| 6 |
los werkstuk |
| 7 |
omverwerpen |
| 8 |
Localisatie van de achterfender |
| 9 |
het vastklampen van het werkstuk |
| 10 |
los werkstuk |
| 11 |
ontladen |

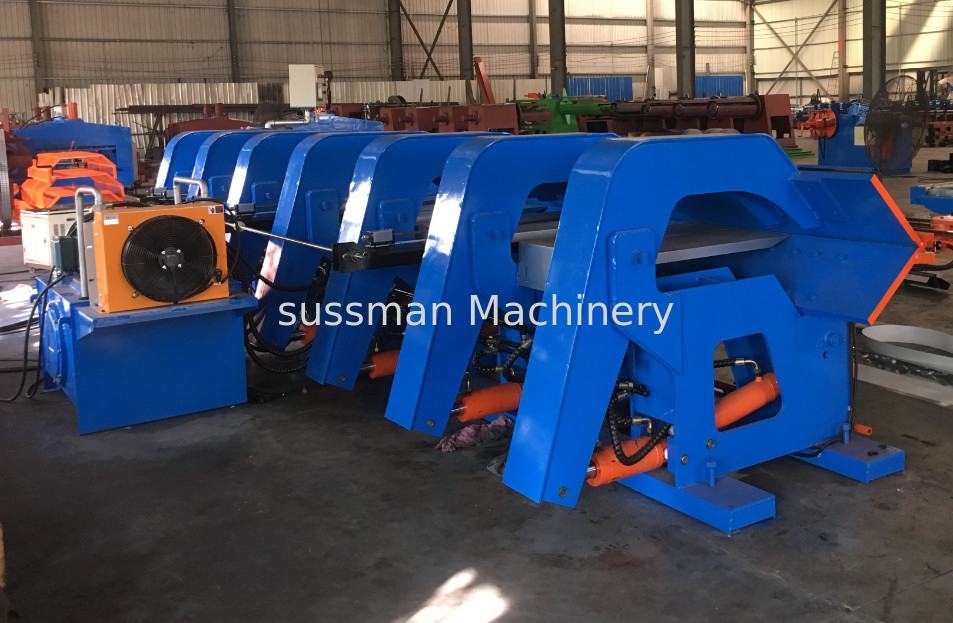

3- Een gedetailleerde foto.
4.Sussman Machinery
Sussman Machinery ((Wuxi) Co., Ltd. is gespecialiseerd in bouwmaterialen van lichte staalstructuur.Het is altijd ontwerp en produceren van verschillende type profiel van rollen vormen machineDe belangrijkste producten van de fabriek zijn lichtmeter framing machine, pre-geverfde staal vormmachine, glazen tegel vormmachine, automatische C / Z Purlin vormmachine, vloer dek vormmachine,Beveiligingsrailvormende machine, Down Pipe vormende machine, De hele draagplaat voor auto balk eenheid, Steel opslag eenheid, enz. In totaal heeft het 100 soorten in 20 serieuze.,Supermarkt, verpleeghuizen, villa's, woningen, kassen en andere bouwprojecten.
Onze fabriek kan voldoen aan de groeiende vraag van de bouwbedrijven, de automobielindustrie, ijzer- en staalproductiebedrijven.het heeft een zeer efficiënt ontwerpDe machine is verspreid over 30 provincies in China en de wereld.
Het bedrijf houdt zich altijd aan het concept "kwaliteit eerst, integriteit eerst, service snel, continue innovatie".de toepassing van geavanceerd wetenschappelijk beheerHet bedrijf heeft oprecht samengewerkt met de staal, auto, de stad van de weg & brug bouw industrie veld.De rollenvormende machine kan worden ontworpen volgens de profielen van de klantDank voor de steun en het vertrouwen van de binnenlandse en buitenlandse klanten.
