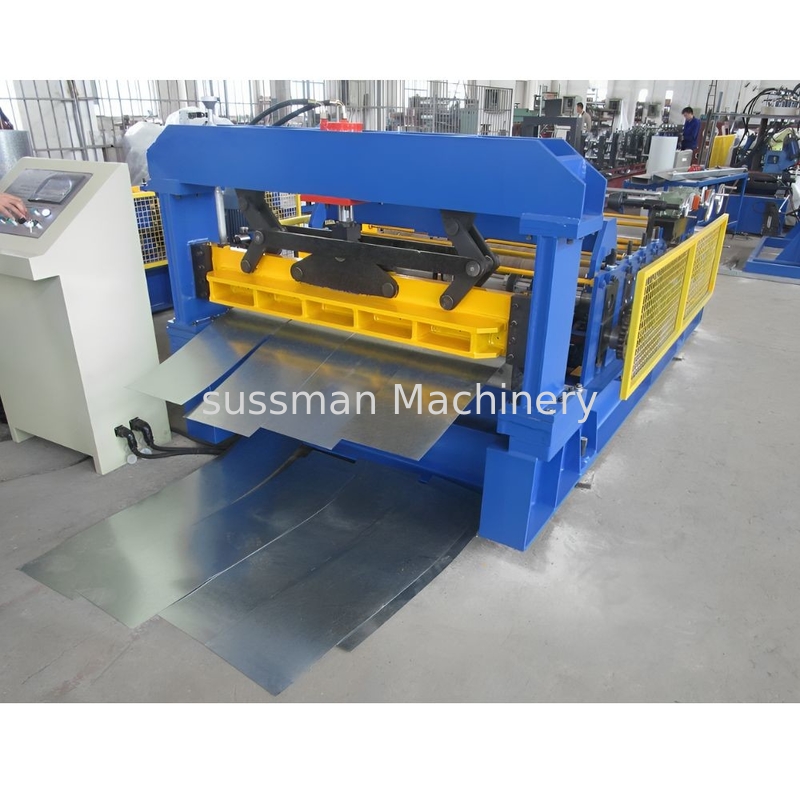

0.2-2.0 mm Dikte gegalvaniseerd staal gesneden op lengte en gesneden machine

0.2-2.0 mm Dikte gegalvaniseerd staal gesneden op lengte en gesneden machine

Een "snijdmachine" is een gespecialiseerde uitrusting die wordt gebruikt in de metaalverwerkende en verwerkende industrie.

1. Snijd naar lengte (CTL):

   • Functie: De machine snijdt een doorlopende metalen spoel in afzonderlijke platen of strips van een bepaalde lengte.
   • Proces: De metalen spoel wordt in de machine gevoerd en is gebaseerd op vooraf ingestelde parameters (invoer door de bediener of door een geautomatiseerd systeem),het snijdt de spoel nauwkeurig in vellen of strips van de gewenste lengtesDit is met name nuttig voor het maken van metaalplaten of -stroken die klaar zijn voor verdere verwerking of voor direct gebruik in de fabricage.

2. Snijden:

   • Functie: De machine snijdt de metalen spoel ook in smaller strips met een bepaalde breedte.
   • Proces: Nadat de metalen spoel in de machine is gevoerd, gaat deze door meerdere snijbladen of cirkelvormige messen die de spoel langs de lengtelijn in smaller strips snijden.Dit proces stelt fabrikanten in staat om meerdere smalere spoelen of strips te produceren van een enkele bredere spoelHet snijden wordt gewoonlijk gebruikt om spoelen of strips van verschillende breedtes te maken die voldoen aan specifieke eisen van de klant of om het materiaalgebruik in latere productieprocessen te optimaliseren.

Parameters

1. met een gewicht van niet meer dan 10 kggegalvaniseerd staal, koolstofstaal en aluminium spoelen
2. Dikte van de gewalste plaat:0.2-2.0 mm;
3. Breedte van de gewalste plaat:1250mm;
4. Lijnsnelheid:andere:10m/min;
5. Laadcapaciteit:5Thydraulisch;
6. Coil ID:F480-510 mm;
7. Overdosis spoel:≤ф1400 mm;
8. Diameter van de gelijkstellende rollen:F60
9. De afstand tussen de gelijkstellingsrollers: 65 mm
10. Materiaal van nivelrollers:40Cr, hardheid:HRC52-60
11. Vermogen:440Vdriefasige elektriciteit60 Hz;
12. Tolerantie voor diagonale fouten:±2 mm/2000 mm
13. Tolerantie van de lengtefout:≤ ± 2 mm/2000 mm
14. Vlakke rollen: 4 naar boven en 5 naar beneden
15. De hoogte van het snijapparaat is gelijk aan de hoogte van de draagbare tafel van de dubbele machine.
16. De elektrische doos is cantilever één eenheid, het kan de elektrische besturingsdoos aan beide kanten van de machine verbinden
17. Het hydraulische station bevindt zich samen in de hoofdmachine, zodat de vorkhef makkelijk kan bewegen.

Hydraulisch besturingssysteem

Zorg voor het gebruik van hydraulische delen

De werkdruk van het hydraulische systeem bedraagt 6,3-16 Mpa

De capaciteit van de hydraulische tank is 80 liter.

Elektrisch besturingssysteem:Siemens PLC en touchscreen

PLC-besturingsmodus, het wordt bestuurd door een touchscreen.

Spareonderdelen

Machineshows
