1.5mm - 3.0mm Gegalvaniseerd Staal C dat Purlin Machine met Versnellingsbakaandrijving vormt

1.5mm - 3.0mm gegalvaniseerd staal C Purlin vormmachine met versnellingsbak aandrijving

Deze C/Z Quick Interchangeable Roll Forming Machine heeft een speciale structuur. De rollen voor C&Z worden zeer snel vervangen zonder onderdelen te ontmantelen.Eén machine kan alle specificaties van C/Z/U purlins produceren . Krimpels zijn optioneel om de stijfheid van purlins te verhogen. De breedte van de purlins kan automatisch worden aangepast door PLC. Als u meer economie nodig hebt, dan kan handwiel aanpassing ook.Deze machine nemen we na het snijden en punch systeem, hoeft slechts één snijden om meer grootte te maken, de snijbladen kunnen omhoog en omlaag, links en rechts bewegen om tijd te besparen op het wisselen van messen.

Technische parameter

1. Productspecificatie: C80-300. dikte: 1,5-3 mm.

2Loopsnelheid: 0-12 m/min.

3Hoofdmateriaal: 45° staal, Q&T-behandeling

4De diameter van de hoofdas: 75 mm.

5Rolstof: GCr15 lagerstaal, Qunching warmtebehandeling, oppervlak zwart afwerking. Rigiditeit: HRC58-62.

6Rolgroepen: 15 groepen hoofdrollers

7. Niveaulensrol: 7 rollen niveaulapparaat

8Vermogen van de hoofdmotor: 11 kW;

9Vermogen van de hydraulische motor: 5,5 kW

10. Punchstation: 2 punchtoestellen

11Elektrisch besturingssysteem: De hele lijn is voorzien van PLC-besturing, Panasonic PLC.

12Snijmethode: hydraulisch aangedreven, automatisch gesneden na het rollen

13Snijvormmateriaal: Cr12-afzuigbehandeling

14- Onrolling: door 5T Handmatige onroller

15De machine heeft afmetingen: 8 m L x 0,88 m W x 1,0 m H

16Gewicht van de machine: ongeveer 8 ton.

Werkstroom
Decoiler → niveauapparaat → hoofdvormmachine → rechtopstellen → hydraulisch puncheren → hydraulisch snijden → uitlooptabel

Machinelist

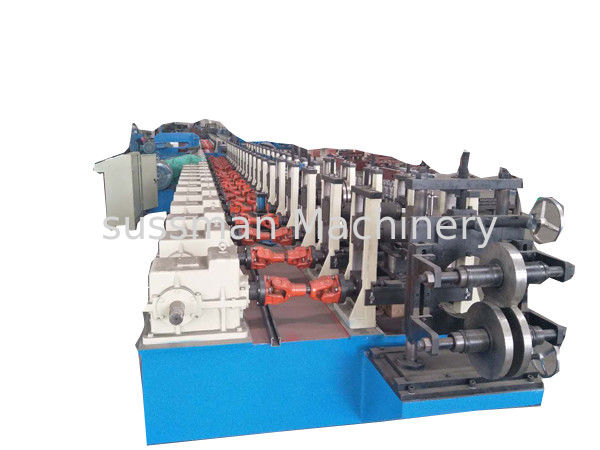

Foto's van het product
