Hydraulisch Gegalvaniseerd Staal11kw CZ Purlin Broodje die Machine vormen
  • Hydraulisch Gegalvaniseerd Staal11kw CZ Purlin Broodje die Machine vormen
  • Hydraulisch Gegalvaniseerd Staal11kw CZ Purlin Broodje die Machine vormen
  • Hydraulisch Gegalvaniseerd Staal11kw CZ Purlin Broodje die Machine vormen
  • Hydraulisch Gegalvaniseerd Staal11kw CZ Purlin Broodje die Machine vormen
  • Hydraulisch Gegalvaniseerd Staal11kw CZ Purlin Broodje die Machine vormen

Hydraulisch Gegalvaniseerd Staal11kw CZ Purlin Broodje die Machine vormen

Plaats van herkomst CHINA
Merknaam Sussman
Certificering SGS.CE.ISO
Modelnummer Sm-CP
Productdetails
Breedte:
80-300 mm veranderlijke breedte
Snijder materiaal:
Cr12Mov-staal
Snij systeem:
Hydraulisch snijden
Rollen stations:
18 zenders
Stroom:
11 kW
Productnaam:
Purlin-machine met stalen frame
Diameter as:
76mm
Productiecapaciteit:
8-12 meter per minuut
Hoog licht:

11kw het Broodje die van CZ Purlin Machine vormen

,

Het hydraulische Broodje die van CZ Purlin Machine vormen

,

Het Broodje die van PPGI Purlin Machine vormen

Betaling & het Verschepen Termijnen
Min. bestelaantal
1 reeks
Prijs
Negotiable
Verpakking Details
Film en staal
Levertijd
60 dagen
Betalingscondities
L/C, T/T
Levering vermogen
10 reeksen per Maand
Productomschrijving

Snel verwisselbaar hydraulisch Cz Purlin-rolvormmachine Gegalvaniseerd staal CZU Purlin-rolvormmachine



Nben CZU gording rolvormmachine
1 Geschikte grondstof PPGI/PPGL/GI/GL stalen spoelen
2 Dikte van rolblad 1,5-3,0 mm
3 Breedte voedingsspoel 200-500mm
4 Effectieve breedte 100-300mm
5 Onder kader 400H-balk
6 Diameter van de Soild-schacht 76 mm, hoogwaardig 45 # staal, nadraaien, rondslijpen, met spiebaan
7 Rol

Hoogwaardige Gcr15, verwerkt door CNC-draaibank, gedoofde en getemperde behandeling,

hard verchroomd 0,05-0,07 mm

8 Dikte middenplaat 18mm
9 Stations vormen 13
10 Type aandrijving Door ketting (2,0 inch)
11 Kracht van de hoofdmotor 15kw met cycloïdaal verloopstuk, Lichao, Shanghai
12 Vermogen pompstation 5,5kw
13 Het vormen van snelheid Ongeveer 15 m/min
14 Hydraulisch snijden Gecontroleerd door PLC
15 PLC DELTA, TAIWAN / Mitsubishi, Japan
16 Materiaal snijblad Cr12Mov, dovend 58-62℃
17 Frequentie omzetter

Het heeft het voordeel dat het vertraagt ​​voor het snijden,

om de lengtenauwkeurigheid te verzekeren (±1mm, veel beter dan

industriële standaard ±3mm).


C Purlin technische parameter



Nee. Naam Eenheid Aantal
1 Decoiler set 1
2 Ingang strand set 1
3 Hoofdmachine voor rolvormen set 1
4 Snijsysteem set 1
5 ponsen set 1
6 Uitvoertabel set 1
7 Besturingssysteem (PLC) set 1
8 hydraulisch station set 1



Belangrijkste kenmerken van snel veranderende C naar Z gording rolvormmachine



1. De automatische C / Z-gordingmachine gebruikt dezelfde set apparatuur om verschillende specificaties van C / Z-gordingen te produceren door middel van eenvoudige automatische en handmatige traploze aanpassingen, en het is niet nodig om de vormrollen te vervangen bij het wijzigen van specificaties.Het productieproces maakt gebruik van een automatische besturingsmethode, die automatisch kan ponsen, snijden en vormen volgens de invoerparameters zoals gordinglengte, longitudinale gatafstand en hoeveelheid.
2. Elk model tussen C80-300 en Z120-300 kan worden geproduceerd en de dikte van de plaat kan 1,5-3,0 mm zijn.Het duurt 1 minuut;C/Z-vormig staal schakelen heeft slechts een eenvoudige handmatige omkeerbewerking nodig en de omschakeling tussen C-vormig staal en Z-vormig staal kan in 5 minuten worden gerealiseerd;
4. De bediening is eenvoudig, waardoor de moeilijkheidsgraad van de bediening voor werknemers wordt verminderd, tijd wordt bespaard voor het wisselen van modellen en de productie-efficiëntie wordt verbeterd.
5. CZ-type gordingmachine is samengesteld uit geleider, nivelleringsapparaat, 2 hydraulische ponsinrichtingen, hydraulisch snijapparaat, rolvormmachine met snelle omschakeling, elektrisch regelsysteem, hydraulisch systeem, enz.




Elk onderdeel van C Purlin Machine

1.3T handmatige decoiler
Diameter: 460-520 mm uitzetting.
Capaciteit: 3 ton
Maximale spoelbreedte: 500 mm




2.Leveling-apparaat


Zet de grondstof (staalplaat) door het strand om te vervaardigen en te verwerken

Diameter is Ø 76 mm, chroom en HRC60 warmtebehandeling om het gladde oppervlak te behouden.
7 rollen nivellering, 3 rollen omhoog en 4 rollen omlaag,het kan garanderen dat de producten netjes en parallel zijn en dat alles uniform is

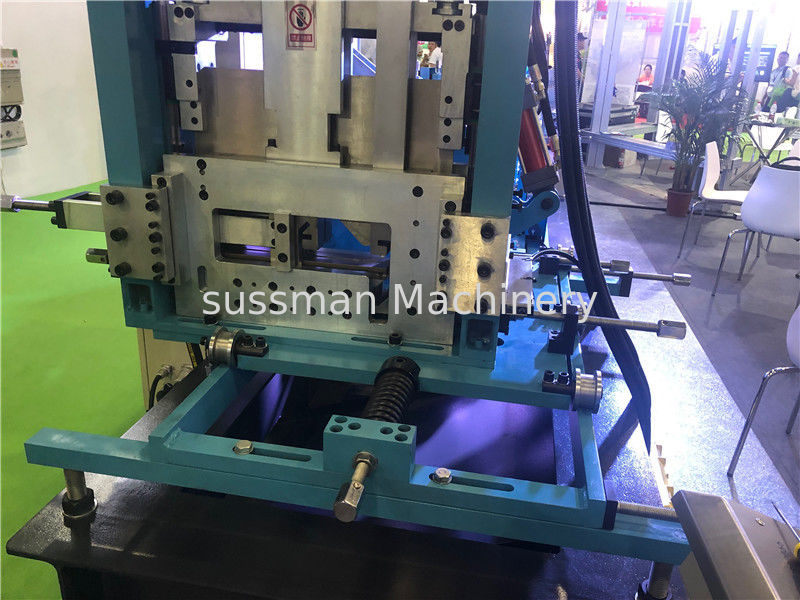

3. Pons- en snijapparaat

Het keurt de hydraulische aandrijving en automatische locatie goed om te beslissen
dimensie en snijd de doelproducten

druk hydraulisch station: 20 MPa
Hydraulische rol:46#

Componenten: Het bevat een set messen, een hydraulische cilinder en een snijmachine

materiaal snijblad: Cr12 Mov-staal met hoge behandeling



4. Schakelkast

(1) Stroomleverancier: 380V, 50 Hz, 3Phase (aangepast met de aanvraag)
(2).Bedieningspaneel: knopschakelaar en aanraakscherm
(3) De taal op het aanraakscherm: Engels en Chinees
(4) Lengte- en hoeveelheidsmeting automatisch.
(5) Lengte en hoeveelheid gecontroleerd door PLC.
(6) Onnauwkeurigheden in de lengte kunnen eenvoudig worden gewijzigd.
